高速钻铣攻牙加工中心YHC640

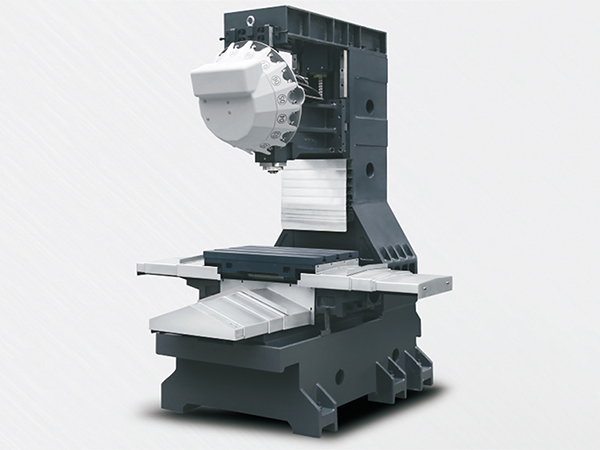

“高刚性”主体结构,更多保障,长期保持最佳精度

机械特性



1、机床系统运算快,采用高速主轴,攻牙反应灵敏。

2、先进的RENISHAW激光检测仪、球杆仪检测确保机床精度。

3、主轴直联式驱动,有效降低高速攻牙时皮带传动的误差,延长刀具使用寿命

4、实用性好,在通信、电子、玩具、精密五金、表饰、装饰等行业的广泛应用。

5、整体设计美观、结构紧凑、占地面积小。

6、使用进口超高刚性重载型线轨,具备刚性高、重负载特点,还有自动调节功能,可吸收安装面的装配误差,达到高精度的要求。

7、配置高速自动ATC换刀系统,16/21刀位可选,换刀时间约1.5秒,大大提高工作效率

适用范围

适合3C、五金、手机、玩具、汽配、航空等行业加工,满足大批量生产需求。


机械规格

规格单位YHC640
工作台工作尺寸mm700*420
T型槽(个数*槽宽*间距)
3*18*153
最大承重Kg300
行程XY/Z轴行程mm600/400/300
主轴中心至立柱距离mm420
主轴端面至工作台距离mm100-400
主轴主轴转速rpm15000/20000
主轴锥度
BT30
速度XY/Z轴快速移动m/min60/60/48
精度定位精度(JIS6336-2)mm0.01
重复定位精度(J1S6336-2)mm0.005
速度XY/Z轴快速移动m/min60/60/48
自动换刀系 统/ATC库谷重T16/21
最大刀具直径(满刀)mm100
最大刀具长度(邻空刀)mm140
最大刀具重量Kg3
扬刀时间s1.5
系统系统配置
三菱/Fanuc/华中
其他主轴电机功率Kw5.5
XY/z 三轴电机功率Kw1.5/1.5/3.0
电源要求V380
所需气压Kg/cm26
所需气压Kg3800
机床尺寸mm1820*2230*2490



装配一览表

标准配置可选配置
主轴主轴转速15000rpm
主轴转速20000pm
ATC系统刀具规格-BT30
夹臂式刀库16T
夹臂式刀库21T
控制系统华中
发那科
三菱
传动Z轴抱闸系统
三轴光栅尺
传动油水分离机
排屑系统冲屑装置
水箱
全罩钣金
机床清理气枪
机床清理水枪
链式排屑器
