在五轴钻铣复合机床上，“坐标系”是连接“数字世界”与“物理世界”的桥梁。接下来华亚数控小编将以我司设备为例，为您解析坐标系的构成、设置与应用，助您充分发挥机床效能。
🧭 一、坐标系的基本概念
五轴钻铣复合机床的坐标系遵循国际标准，采用右手笛卡尔直角坐标系进行定义。
基本轴定义
直线轴 (X, Y, Z)：决定刀具在空间中的移动。
旋转轴 (A, B, C)：绕 X、Y、Z 轴旋转，用于调整刀具姿态。
运动方向约定
标准：假定工件静止，刀具相对工件运动。
正方向：刀具远离工件的方向为正（+Z）。
附加轴
在五轴深孔钻铣复合机床上，常增加与 Z 轴平行的深孔钻轴 W，形成“3直线+2旋转+1深孔直线”的结构，以实现高效深孔加工。
⚙️ 二、机床坐标系 (MCS) vs. 工件坐标系 (WCS)
理解两者的区别是精准加工的基础。
特征 | 机床坐标系 (MCS) | 工件坐标系 (WCS) |
|---|
定义 | 机床固有的绝对坐标系，原点为机床原点。 | 编程时在工件上设定的坐标系，原点为工件原点。 |
作用 | 所有运动的绝对参考基准，由厂家设定，不可更改。 | 编程和加工的“工作基准”，方便计算尺寸。 |
设定 | 通过执行回零（回参考点）操作自动建立。 | 通过 G54~G59 等指令设定，存储于数控系统。 |
核心关系：工件坐标系是在机床坐标系基础上，通过零点偏置（X/Y/Z）和旋转（A/B/C）变换而来的。系统通过 G54 等指令，自动将程序坐标转换为机床可执行的绝对坐标。
🛠️ 三、五轴钻铣复合机床的坐标系设定流程

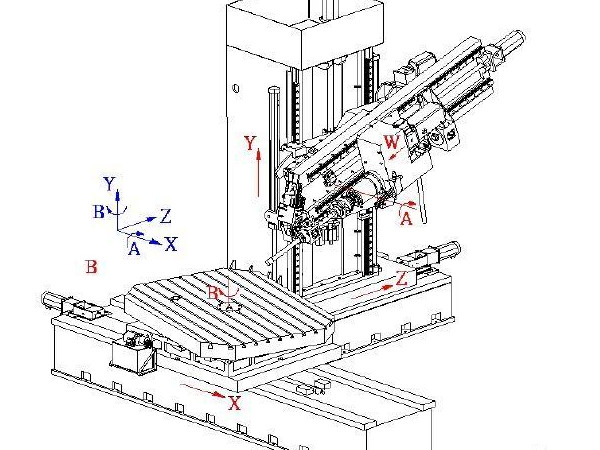

以常见的“3直线轴 (X/Y/Z) + 2旋转轴 (A/B) + 1深孔直线轴 (W)”结构为例，设定流程如下：
1. 回零操作，建立 MCS
依次执行各轴回零，建立机床坐标系，这是所有后续操作的基础。
2. 装夹找正，确定 WCS 原点
将工件基准面与工作台/夹具定位面贴合，使用寻边器、百分表等工具，将工件的设计基准（如孔中心）定位到机床坐标系中的已知位置。
3. 测量偏置，写入 G54~G59
将上一步测得的工件原点相对于机床原点的坐标值（X/Y/Z），输入到 G54 等零点偏置寄存器中。若有需要，还需输入 A/B 轴的旋转角度。
4. 启用 RTCP (刀尖点跟随)
对于五轴联动加工，务必在数控系统中启用 RTCP 功能。这能确保编程基于工件坐标系，系统会自动补偿因旋转带来的刀尖点位移，使操作更直观，避免因旋转中心不准导致的误差。
5. CAM 编程与后处理
在 CAM 软件中，基于统一的工件坐标系（WCS）创建刀路。后处理时，需选择与机床结构（如 A/B 摆头）和 RTCP 功能匹配的模板，以输出正确的 G 代码。
💡四、坐标系应用中的关键要点
1. 统一基准：始终以零件的设计基准或工艺基准作为工件原点，以简化编程和检测。
2. 安全回零：每次开机或急停后，必须重新执行回零操作，以防坐标系丢失。
3. 谨慎修改：避免随意修改 G54 等偏置值。如需调整，建议记录原始数据以便恢复。
4. 仿真校验：五轴加工前，务必使用仿真软件完整模拟刀轨，检查是否存在超程、干涉等问题。
5. 定期标定：对于高精度加工，建议定期使用测头或标准件重新标定坐标系和旋转中心，确保长期加工的稳定性。
坐标系的精准设定与运用，是发挥五轴钻铣复合机床高精度、高效率优势的前提。掌握其原理与流程，将有效提升加工质量与效率。
