在精密制造领域，五轴加工机床凭借其多维度加工能力，成为复杂曲面零件制造的核心设备。而对刀作为加工前的关键步骤，直接决定了工件坐标系与机床坐标系的转换精度，进而影响加工质量与效率。下面华亚数控小编将系统解析五轴加工机床的对刀方法，为技术人员提供标准化操作指南。

　　一、对刀原理：坐标系转换的核心逻辑

　　五轴机床的对刀本质是建立工件坐标系与机床坐标系的映射关系。机床坐标系由生产厂家预设，通过回零操作确定原点；工件坐标系则由操作者根据加工需求设定，通常以工件设计基准为原点。对刀过程需分别确定X、Y、Z三轴的偏移量，并将数据输入机床控制系统（如G54-G59坐标系），实现坐标系转换。

　　二、主流对刀方法解析

　　1. 试切法：传统工艺的精准实践

　　适用场景：规则毛坯（如长方体、圆柱体）的粗加工阶段。

　　操作步骤：

　　• Z轴对刀：刀具旋转，快速移动至工件上表面上方安全距离，降低速度使刀底接触工件表面，将当前Z值设为0。

　　• X/Y轴对刀：以毛坯左面为例，刀具接触后输入计算值（如毛坯长100mm、刀具直径20mm，则输入-60mm），点击测量完成对刀。

　　优势：操作直观，无需额外工具；局限：会在工件表面留下切痕，精度受人为因素影响。

　　2. 寻边器对刀法：高精度加工的首选

　　适用场景：精密模具、航空航天零件等高精度加工。

　　操作要点：

　　• 选用光电式或偏心式寻边器，以钢球轻触工件边缘，通过信号反馈或偏心量确定位置。

　　• 需注意工件需为良导体（光电式），且基准面粗糙度≤Ra1.6。

　　优势：精度可达±0.005mm，效率较试切法提升30%；局限：对操作环境要求较高。

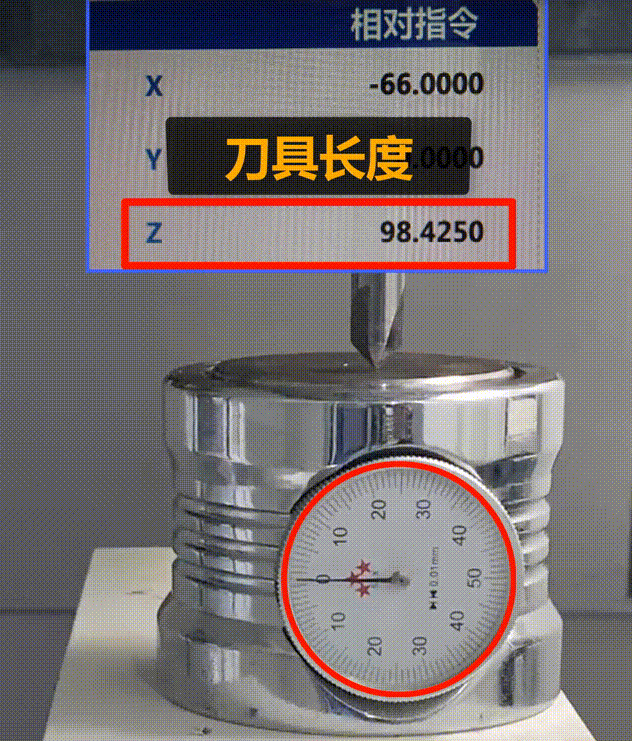

　　3. Z轴设定器法：间接对刀的效率之选

　　适用场景：批量加工中的分中操作（精度≤0.02mm）。

　　技术亮点：

　　• 通过标准块规或芯棒间接测量Z轴高度，避免直接接触工件。

　　• 配合百分表使用，可实现微米级精度调整。

　　案例：某汽车模具企业采用此法后，分中时间从15分钟缩短至5分钟，废品率下降至0.3%。

　　三、对刀操作规范与安全指南

　　安全距离设置：快速移动阶段需保持刀具与工件间距≥50mm，防止碰撞。

　　刀具补偿管理：对刀完成后，需在控制系统中录入刀具长度、半径补偿值，确保RTCP（刀尖点跟随）功能正常。

　　验证流程：通过空运行程序检查刀具路径，确认坐标系转换无误后再进行切削。

　　维护建议：定期校准寻边器、百分表等测量工具，确保其精度符合ISO 10360标准。

　　四、行业趋势：智能化对刀技术的崛起

　　随着工业4.0发展，五轴机床正集成激光对刀仪、自动测头等智能装置，实现一键对刀、自适应补偿。例如，某品牌机床通过搭载AI算法，可自动识别工件形变并调整坐标系，使对刀效率提升60%，精度稳定在±0.002mm以内。

　　对刀是五轴加工的“第一道精度关卡”，掌握标准化方法与前沿技术，既能保障加工质量，又能提升生产效率。企业可通过培训技术人员、引入智能设备，构建高精度加工体系，在高端制造领域占据竞争优势。
