什么是5轴加工？5轴加工技术通过多维度运动控制，实现了复杂零件一次装夹、多面成型的高效精密加工。

在现代制造业中，5轴加工技术正以其卓越的精度和灵活性，成为航空航天、精密模具、医疗器械等高端领域的核心技术。这项技术不仅代表着数控加工的最高水平，更是企业提升制造能力、赢得市场竞争的关键装备。

一、5轴加工的基本概念

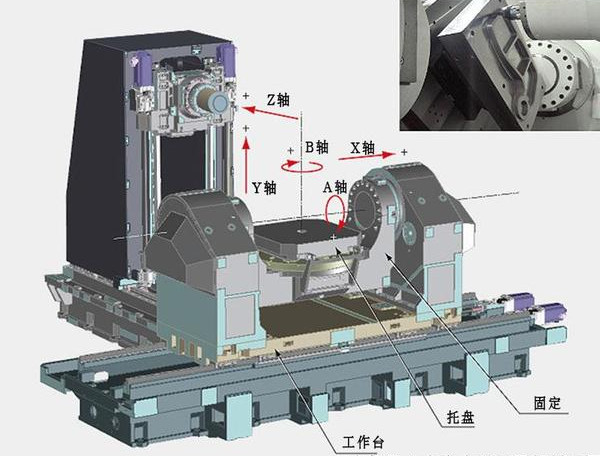

5轴加工中心是在传统三线性轴（X、Y、Z）基础上，增加了两个旋转轴（A/B/C）的高端数控设备。这种结构使得刀具能够从任意方向接近工件，实现了真正的空间多维加工能力。

与传统的三轴加工相比，5轴加工的最大特点是能够通过一次装夹完成复杂零件的全方位加工。这不仅消除了多次装夹带来的累积误差，更大幅提升了加工效率和精度稳定性。

二、5轴加工的核心技术优势

1.卓越的几何能力

5轴加工中心能够轻松应对深腔、斜面、异形曲面等复杂几何特征。对于叶轮、叶片、发动机整体机匣等具有复杂空间曲面的零件，5轴加工展现出不可替代的优势。

2.精度与效率的完美统一

通过一次装夹完成多面加工的技术特点，5轴加工彻底消除了因多次重新装夹带来的重复定位误差。同时，通过优化刀具姿态，可以使用更短、刚性更好的刀具，实现大切深、高转速的强力切削。

3.智能的RTCP控制

RTCP（刀具中心点旋转控制）功能是5轴加工的核心技术。它能够实时补偿因旋转轴运动产生的刀尖点位置偏移，使编程人员只需关注刀具与工件的相对运动轨迹，极大简化了编程复杂度，确保了加工精度。

三、5轴加工的主要结构形式

根据旋转轴的配置方式，5轴加工中心主要分为三种结构类型：

1.双摆台结构

采用工作台完成全部旋转运动，特别适合中小型零件的精密加工，在保证刚性的同时实现优异的动态性能。

2.双摆头结构

将旋转轴全部集成在主轴侧，完美解决大型工件加工时的空间限制问题，广泛应用于航空航天、能源装备等领域。

3.摆头摆台复合型结构

巧妙平衡了加工范围与灵活性，成为应对复杂工艺需求的理想选择，在模具制造、精密医疗等领域表现卓越。

5轴控制软件

5轴控制软件对5轴机床的运行无疑起着决定性的作用。选择合适的CAD / CAM软件包对于充分利用您的机器至关重要。

当你进行高速5轴加工时，机床上的伺服驱动器和响应时间对于避免加工时的短路或过冲非常重要，机器中的控制器必须能够以足够快的速度处理数据。同时，创建5轴程序的软件必须能够创建出色的平滑代码，以便机器能够顺畅地运动

5轴工具感应

高生产率是5轴加工的好处，但也增加了出错的风险，例如使用损坏的刀具或错误的刀具。减少这些错误的一种方法是选择一种工具检测系统。

避免5轴碰撞

当涉及到创建5轴刀具路径时，通常需要在更高的速度和进给速度下进行折衷，并最大限度地降低碰撞的风险。目前市场上有很多的软件工具可以帮助消除这种情况。通过相应的碰撞避免软件，可以加载零件和工具的三维模型，并且程序会在工具每移动一次，以查看它是否会遇到任何问题时提前看到。

5轴加工技术不仅是制造能力的体现，更是企业迈向高端制造的必经之路。它通过多维度的运动控制和智能化的加工策略，为复杂零件的精密制造提供了完美的解决方案。
