在五轴加工中心上，刀柄不再是简单的工具连接件，而是实现机床高精度、高动态性能的关键环节。一个不合适的刀柄，会瞬间抵消五轴机床的性能优势。本文将从五大核心维度，深入浅出地为您解析如何为您的五轴加工中心选择合适的刀柄，确保加工效率与质量的最大化。

一、主轴接口标准选择

五轴加工中心的刀柄选择需优先匹配主轴锥孔类型。主流标准分为7:24通用锥柄（如BT/DIN/JT）和1:10 HSK真空锥柄两类。BT刀柄（日本MAS标准）成本较低，适合转速≤10,000r/min的常规加工；HSK刀柄（德国DIN69873）采用双面接触设计，在高速加工（≥15,000r/min）时能保持更高刚性，轴向重复定位精度可达1μm。对于五轴联动加工，HSK-A/E系列因其优异的动平衡性能（径向跳动≤5μm）成为精密曲面加工的首选。

二、刀具夹持方式适配

根据加工需求选择夹持结构：

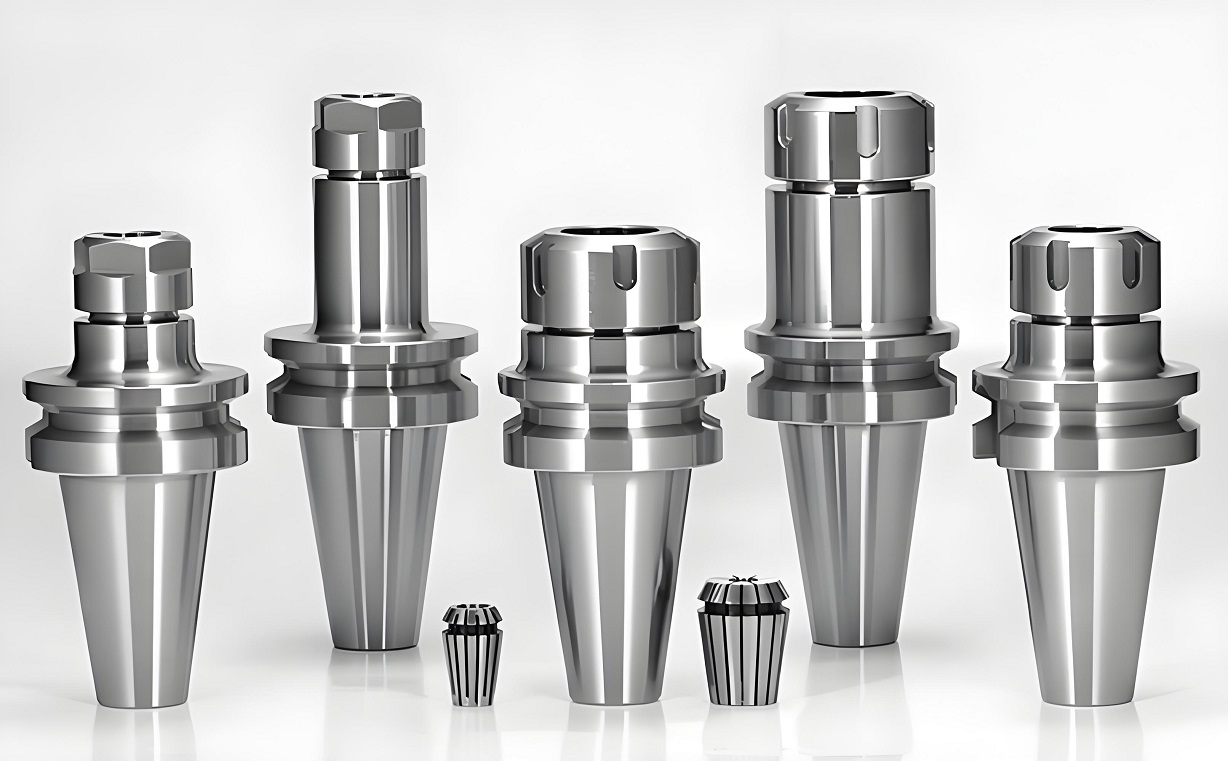

• 弹簧夹套刀柄（ER型）：适合φ1-20mm的钻头、立铣刀，夹持精度0.01-0.03mm

• 液压刀柄：提供均匀夹持力（可达3,000N），跳动量＜5μm，适合精铣工序

• 热胀刀柄：通过加热膨胀实现μm级定位，特别适合φ0.5-32mm的高速切削（＞30,000r/min）

• 侧固式刀柄：重切削首选，可承受500N·m以上扭矩，但仅适用于粗加工

三、动态性能优化要点

1. 动平衡等级：G2.5级适用于＜15,000r/min，G1.0级为高速切削必备

2. 重量控制：刀柄总长建议＜120mm，HSK63刀柄重量应≤0.8kg以降低离心力影响

3. 冷却通道：内冷刀柄（压力＞7MPa）可提升深腔加工效率30%以上

四、材料与工艺考量

优先选用42CrMo合金钢经真空热处理（HRC52-55）的刀柄，其疲劳寿命是普通45钢的3倍。对于钛合金等难加工材料，建议选用带TiAlN涂层的刀柄以降低黏刀风险。

五、维护与校验规范

• 定期检测锥面磨损（使用红丹粉检查接触面积＞85%）

• 刀柄径向跳动应每月检测，标准值为：BT刀柄≤0.01mm，HSK刀柄≤0.005mm

• 建议每500小时更换液压刀柄密封件，防止油液渗漏影响夹持力

五轴加工中，HSK-A63液压刀柄+热胀夹持的组合在20,000r/min工况下，可使表面粗糙度改善40%以上，刀具寿命提升2-3倍，是复杂曲面加工的最优解。
