为什么立铣刀铣出来的槽不对称?

分享到:


  为什么立铣刀铣出来的槽不对称?立铣刀铣出来的槽不对称是由多种因素共同作用导致的。首先,立铣刀的刀具结构决定了其铣削出的槽形状是对称的或不对称的。其次,加工过程中可能存在工艺操作不当或机械故障等问题,也会引起槽的不对称性。此外,材料的性质、刀具磨损程度以及工作台的稳定性等也会对槽的对称性产生一定的影响。

  加工位置度要求高的槽时,不能用立铣刀沿中心线直接铣过去。即使立铣刀直径与槽宽要求相符也不行,因为立铣刀会向前进方向左侧偏斜,影响位置精度。

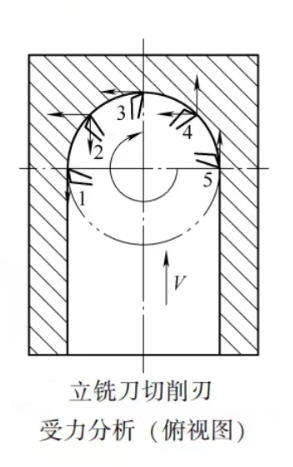

  如图所示,刀具沿V向前运动。在位置1切削刃只受到向后的反作用力;在位置2向后的反作用力减小,向左的反作用力增大;在位置3向后的反作用力为0,向左反作用力最大;在位置4向左的反作用力3又减小,向前的反作用力增大;到位置5向左的反作用力为0,向前的反作用力最大。


  由此可以看出,刀具在向前移动过程中,始终受到向左的反作用力,使刀具系统产生变形,其大小与进给速度、切削深度成正比。进给越快、切削越深,反作用力越大。

  因此在加工位置精度要求高的槽时,一定要用直径小些的刀粗铣一遍,然后按插补的方法铣一个完整的轮廓,这样刀具变形产生的偏移互相抵消,才能保证位置度要求。

  立铣刀铣出来的槽不对称是由多种因素综合作用所致,为了保证槽的对称性,需要从刀具结构、加工操作、材料性质、刀具磨损和工作台稳定性等多个方面入手进行控制和改进。
